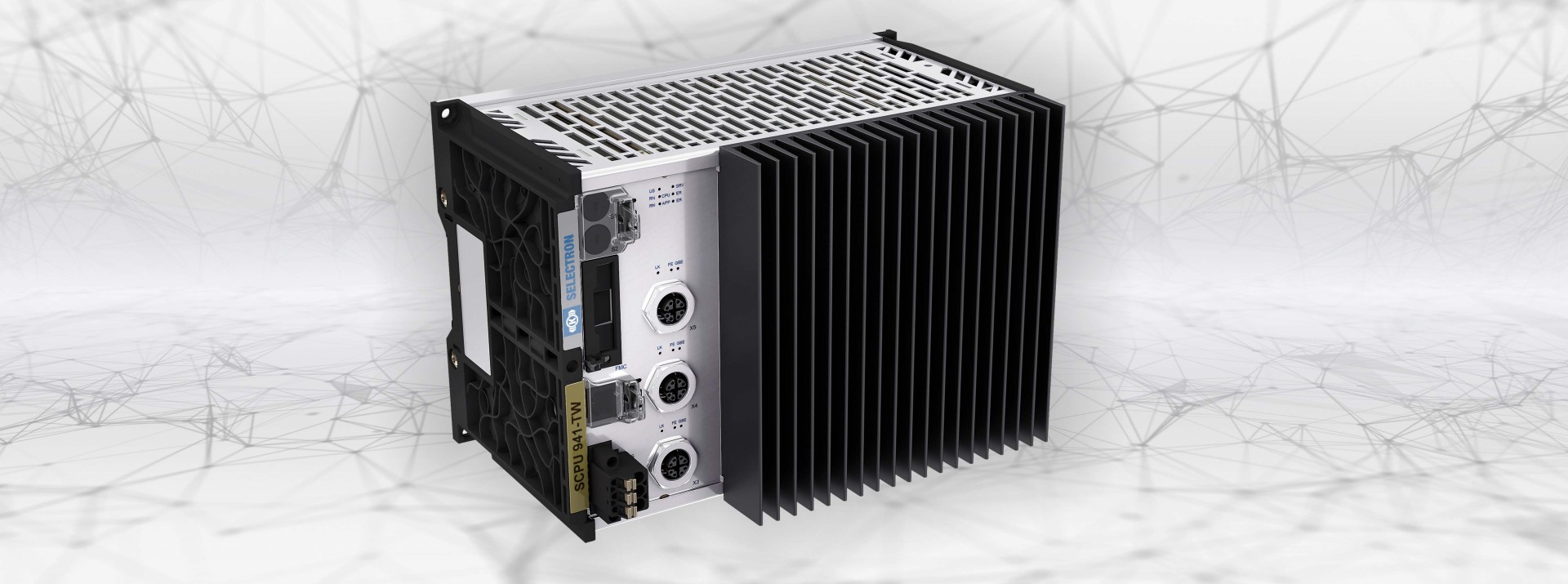

Flyer High Performance Control Unit vPLC 94x bis SIL 4
STEUERUNGEN – DIE NÄCHSTE GENERATION
Die neueste Generation von Steuerungen, die CPU 941, integriert gleich mehrere unabhängige SPS-Steuerungen in einem Gerät. So werden sicherheitsrelevante und nicht-sicherheitsrelevante Applikationen in einem Gerät vereint. Mit hoher Rechenleistung, der Optimierung auf die Ethernet-Kommunikation und einem durchgängigen Security-by-Design-Ansatz ist die Steuerung bestens für zukünftige TCMS-Architekturen gerüstet.
Leistungsstarker Prozessor für die zukünftigen Herausforderungen im Bahnsektor
Wer zukünftigen Herausforderungen im Bahnsektor effizient und innovativ entgegentreten möchte, ist auf optimierte Entwicklungs- und Wartungsprozesse sowie möglichst unkomplizierte Homologationsverfahren angewiesen. Deshalb standen genau diese Anforderungen bei der Konzeption der neuen Selectron-Steuerungsgeneration CPU 94x (Central Processing Unit) im Mittelpunkt.
Mit einem leistungsstarken Prozessor und Hypervisor Betriebssystem ausgestattet bietet sie bis zu drei unabhängige virtuelle Steuerungen. Dies erlaubt die Aufteilung in sicherheitsrelevante und nicht-sicherheitsrelevante Applikationen in einem Gerät – was TCMS-Architekturen und Fahrzeugzulassungen enorm vereinfacht.
Mit Safety-und-Security-Perspektive für Ethernet-Anwendungen optimiert
Mit den drei Gbit/s-Ethernet-Ports der CPU 941 können Sie das Gerät flexibel mit den virtuellen Steuerungen verknüpfen und es problemlos in eine Ringstruktur einbinden. Die einzelnen virtuellen Steuerungen verfügen über eigene physikalische Adressen. Die Netzwerke sind dadurch technisch voneinander getrennt und werden als einzelne Steuerungen erkannt. Bereits hardwareseitig verfügt die CPU 94x über diverse Security-Beschleuniger, „secure boot“-Funktionalität sowie ein Trusted Platform Module (TPM). Darüber hinaus ist diese CPU nach IEC 62443-4-2 Security Level 2 (SL2) entwickelt.
Die gesamte SW-Architektur legte Selectron so aus, dass die einzelnen virtuellen Steuerungen auch aus Safety-und-Security-Perspektive voneinander unabhängig agieren.
Vorteile
- Virtuelles Steuerungskonzept: Parallel und rückwirkungsfrei zueinander laufende Applikationen bringen Sie in die attraktive Lage, Standard- und Sicherheitsfunktionen getrennt von projektspezifischen Anpassungen auf einer zweiten virtuellen Steuerung zu realisieren.
- Performant und flexibel: Paralleler Betrieb von unterschiedlichen MOS-Versionen (MAS Operating System) und die Möglichkeit, Security Patches ohne Verlust der Zulassung einzuspielen: Mit der CPU 941 betreiben Sie ein dauerhaft wartbares und zukunftsfähiges System.
- Security by Design: Security by Design & Defense in Depth (zertifiziert nach IEC 62443-4-2, Security Level 2) bietet Ihnen verlässlichen Schutz vor Datenmanipulation.
- Höchste Sicherheitsstandards: Diese virtuelle CPU trennt klar zwischen sicherheitsrelevanten- und nicht sicherheitsrelevanten Anwendungen. Die Safety-Version dieser Steuerung (SCPU) verfügt über eine SIL 2 (Safety Integrity Level 2) Zertifizierung nach EN 50129: 2018.
Download
Flexibel erweiterbar
Über den Rückwandbus ist die CPU 941 mit einem SIL 4-Rechenmodul erweiterbar (SPUT 941-TW). Passend dazu gibt es auch die dezentralen SIL 4 Remote-IO Knoten SRIO 941-TF und SRIO 942-TF. Dank des Slots für Speicherkarten können Sie auf der Steuerung problemlos auch grössere Datenmengen lokal abspeichern oder Daten physikalisch transferieren.

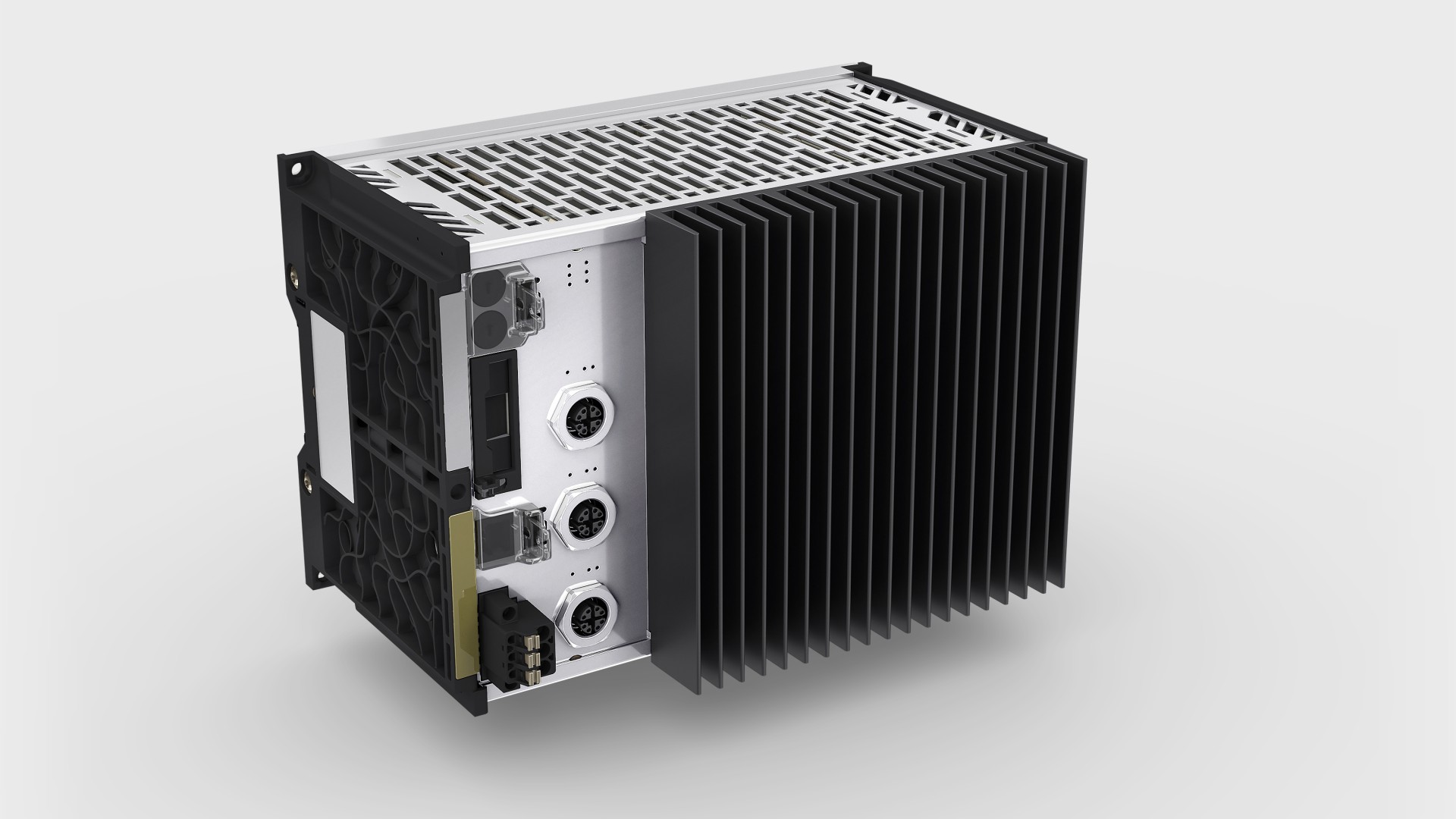

Steuerung CPU 94x
Die nächste Generation der Selectron Steuerung – Leistungsstark. Sicher. Flexibel.

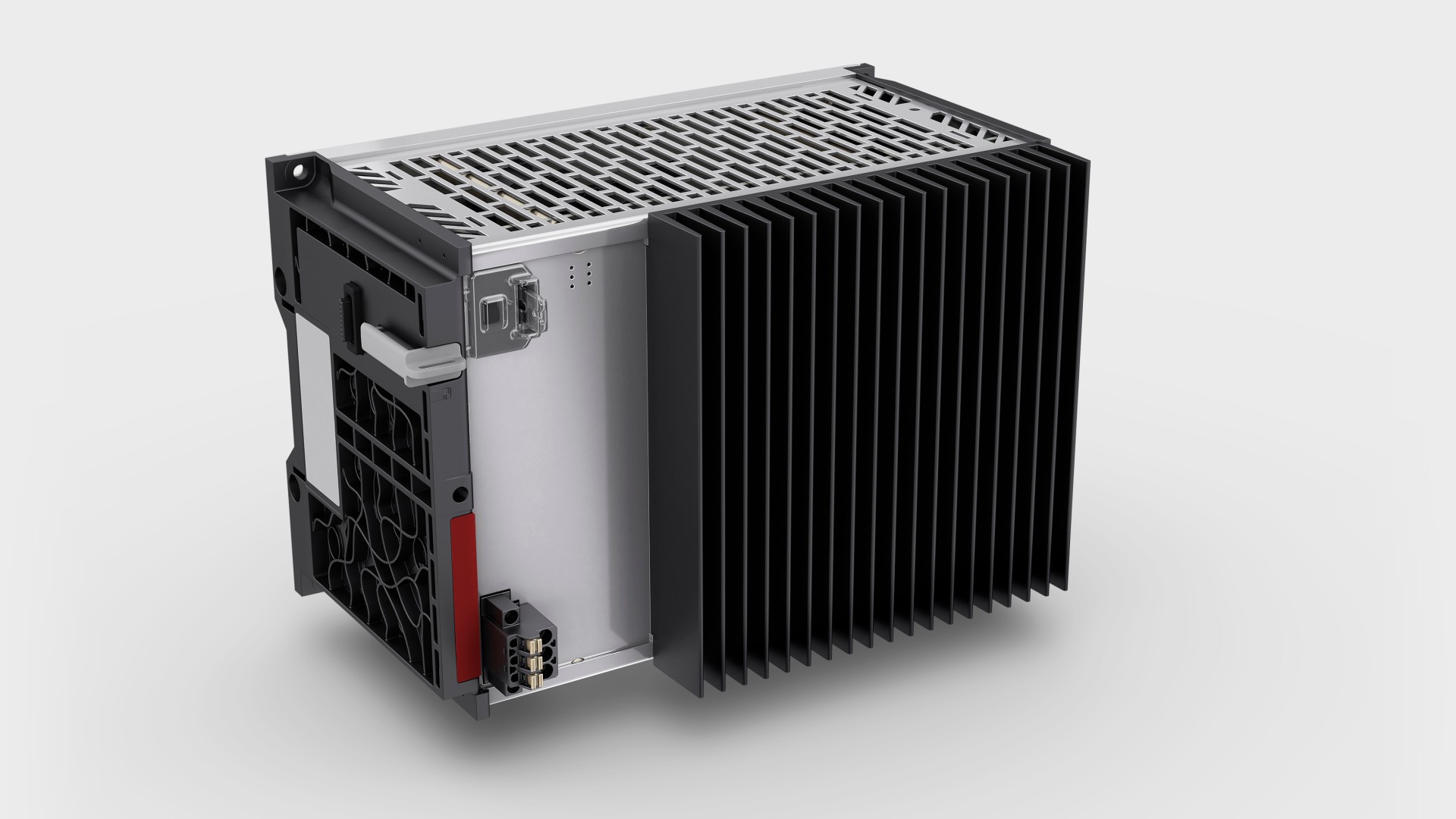

SIL 4 Erweiterung
Über den Rückwandbus ist die Steuerung mit dem SIL 4-Rechenmodul SPUT 941-TW erweiterbar.

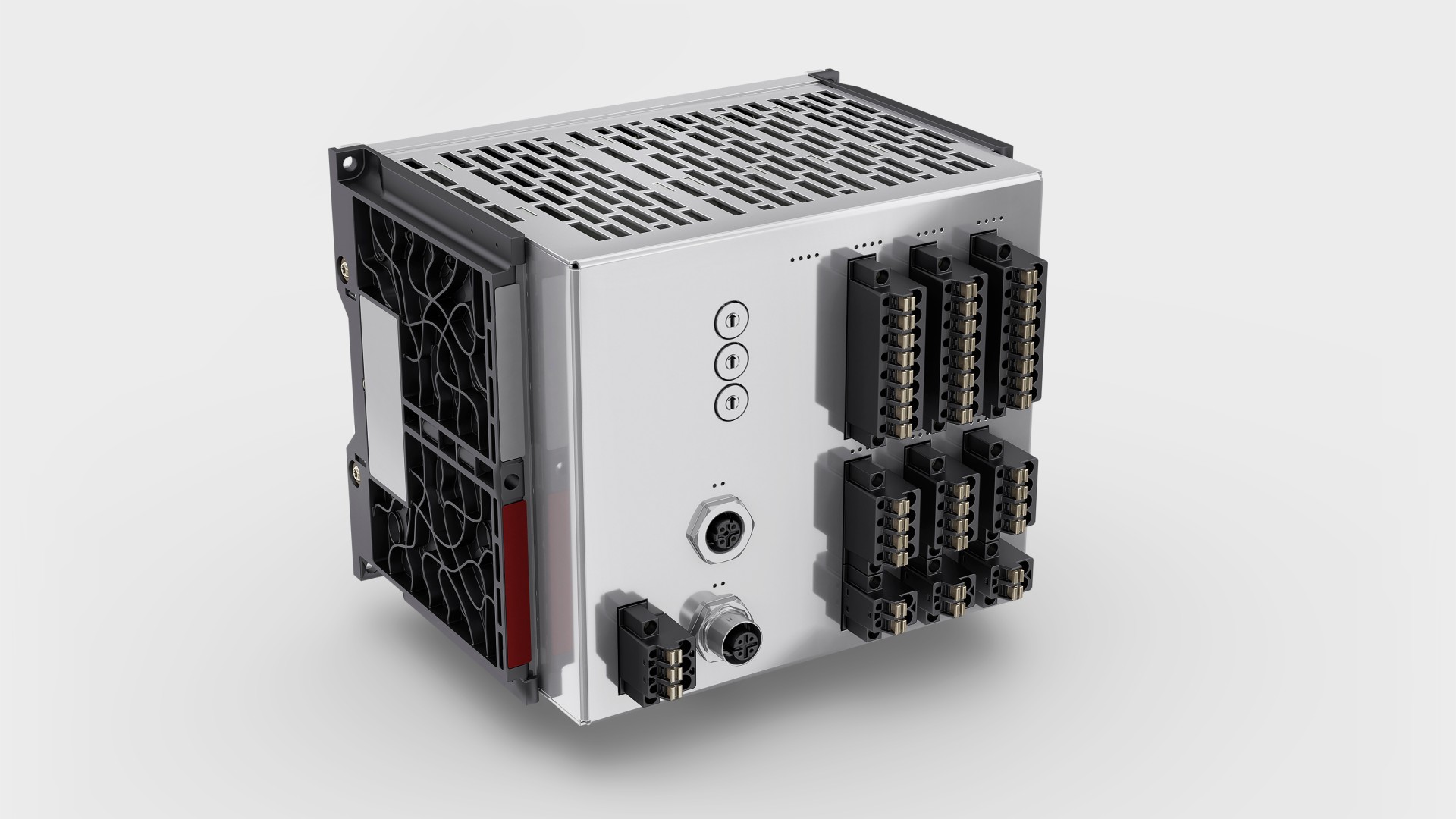

Dezentrale SIL 4 Remote-IO Knoten
Die dezentralen SRIO 941-TF und SRIO 942-TF übernehmen die Rolle von SIL 4 Remote-IO Knoten.
